Назначение и применение

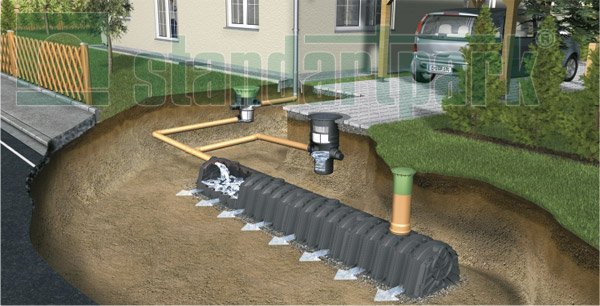

Инфильтрационные тоннели специально разработаны для загородного строительства и используются для обустройства подземного дренажного поля, которое служит для отвода ливневой воды и очищенных стоков. Это прочная конструкция с небольшим весом (11 кг) и возможностью принимать до 300 л воды за 1 раз.
Дренажные тоннели можно укладывать в ряд, а при потребности — в несколько рядов. Они просто соединяются в одну систему. В начале и в конце каждого из них есть заглушки, а также штатные места соединения для труб DN 100/125/150/200/300.
При обустройстве дренажного поля под пешеходной зоной достаточно засыпать дренажный тоннель земляным слоем в 250 мм, для мест заезда легкового автотранспорта минимальный слой грунта сверху — от 500 мм.
Преимущества:
- вес – 11 кг;
- свободный воздухообмен способствует созданию условий для жизнедеятельности аэробных бактерий, которые дочищают стоки;
- хорошая вентиляция дает возможность обустраивать тоннели большой длины для принятия больших объемов стоков;
- простой монтаж;
- экономичность — минимум времени на доставку и монтаж, небольшой объем земляных работ;
- высокая вместительность — в 3 раза больше, чем способна принять гравийная траншея;
- выдерживает нагрузки транспортных средств — 3,5 т/м²;
- транспортируются на специальном паллете по 42 шт.
Установка
1. Вырыть котлован необходимых размеров, на дно засыпать слой песка примерно в 0,5м. После этого сделать подсыпку щебня или гравия (толщина слоя зависит от фильтрующих особенностей грунта и данных проектной документации), но при условии наличия грунта с нормальными впитывающими показателями – это 0,3-0,4 м.
2. Выровнять насыпной материал.
3. Установить инфильтрационные тоннели, соединить секции между собой и закрыть боковыми заглушками. Их количество зависит от необходимой производительности системы.
4. Подключить к канализационным трубам.

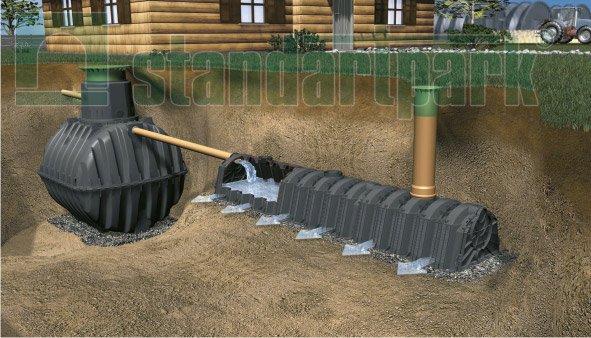

5. Если в системе присутствует септик, то тоннель монтируется после него.
6. Чтобы предотвратить проникновение внутрь грунта и насыпного материала – накрыть сверху геотекстилем. Это предотвратит снижение эффективности устройства и защитит от забивания решетчатой поверхности.

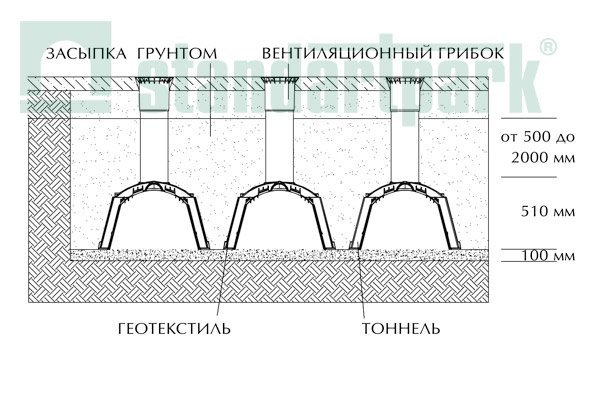

7. Засыпается сверху грунтом толщиной до 2-2,2 м. Минимальная толщина засыпки: при возможном пешеходном движении поверх конструкции — 0,25 м, автомобильном — 0,5 м.
